流量计及各类仪表常用的法兰安装尺寸图
流量计常用的法兰规格是化工部HG20592-2009,这个标准代替了HG20592-1997这个法兰标准,同时他和国标GBT9119这个规格尺寸大致上是相同的,也就是说,以上几种标准的法兰在实际使用上可以近似的认为可以通用。
一般流量计使用的法兰压力标准为PN16,以下有几个注意点:
① 化工部法兰PN10和PN16,在口径DN15-DN150中,法兰尺寸是相同。
② 化工部法兰PN10,PN16和PN25,在口径DN15-DN50中,法兰尺寸相同。
③ DN65根据HG20592-2009以前的标准,法兰安装孔为均布四孔,现在的标准为均布8孔,螺栓安装中心距相同,不影响使用。

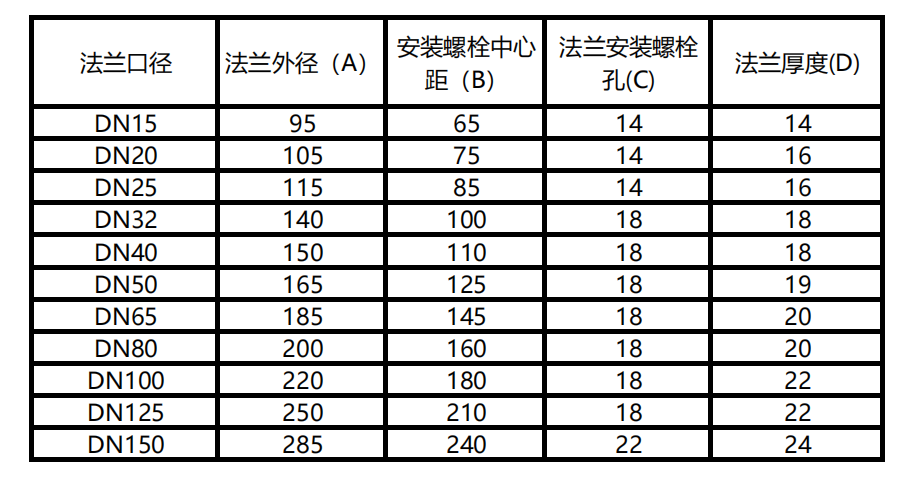

下图为玺达仪表整理的HG20592-2009主要的几种参数,供参考。

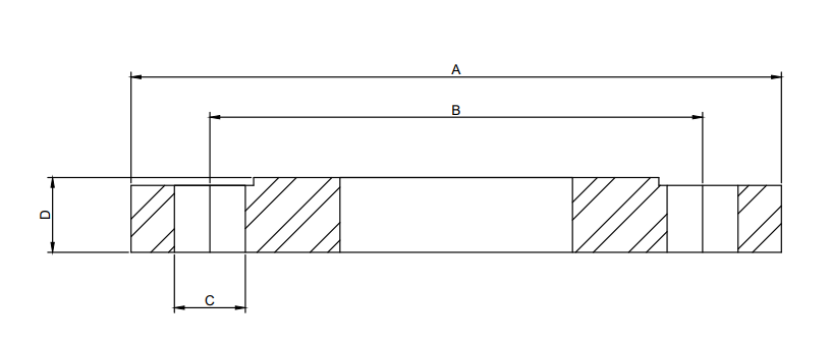

仪表常用的法兰安装尺寸图
